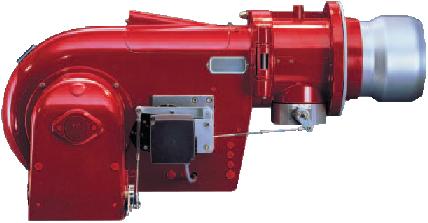

威索G8燃氣燃燒器(weishaupt燃氣燃燒器)
優惠活動:
折
為什么從千點熱采購：
- 電話購買
- 貨到付款
- 正規代理
- 保證原裝
- 價低質優
產品介紹
雙燃料燃燒器同時提供使用燃氣或燃油的可能性。燃料的切換由燃燒器控制部分自動完成，而無須對燃燒器進行人工改動。對于任何出于經濟或安全因素考慮需要能夠隨時切換到另一種燃料的用戶，此類燃燒器無疑是 佳的解決方案。

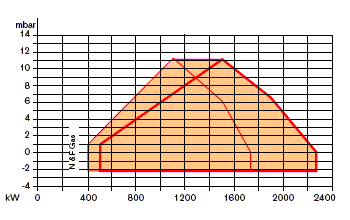

參數表
|
 |
閥組配置表
G8/1-D燃氣燃燒器
| 功率kW | 球閥前燃氣壓力 | 電磁閥前燃氣壓力 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥組選擇 | ||||||||||||
| DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | |
| 蝶閥尺寸 | ||||||||||||
| 40 | 50 | 65 | 65 | 65 | 65 | 40 | 50 | 65 | 65 | 65 | 65 | |
| 天然氣E, Hi = 37.26 MJ/mn3 (10.35 kWh/mn3) | ||||||||||||
| 1100 | 51 | 28 | 16 | 11 | 10 | 9 | 21 | 17 | 10 | 8 | 7 | 6 |
| 1200 | 60 | 33 | 18 | 13 | 10 | 9 | 25 | 20 | 12 | 8 | 7 | 7 |
| 1300 | 69 | 38 | 20 | 14 | 11 | 10 | 28 | 23 | 13 | 9 | 8 | 7 |
| 1400 | 79 | 43 | 22 | 15 | 12 | 11 | 32 | 26 | 14 | 10 | 9 | 8 |
| 1600 | 101 | 54 | 27 | 18 | 14 | 12 | 41 | 33 | 18 | 12 | 10 | 9 |
| 1800 | 127 | 66 | 33 | 21 | 16 | 14 | 51 | 40 | 21 | 14 | 11 | 10 |
| 2000 | 154 | 80 | 39 | 24 | 18 | 15 | 62 | 49 | 25 | 16 | 13 | 11 |
| 2250 | 193 | 99 | 47 | 28 | 20 | 17 | 77 | 60 | 30 | 19 | 15 | 13 |
| 天然氣LL, Hi = 31.79 MJ/mn3 (8.83 kWh/mn3) | ||||||||||||
| 1100 | 71 | 38 | 20 | 14 | 11 | 10 | 29 | 23 | 13 | 9 | 7 | 7 |
| 1200 | 83 | 44 | 23 | 15 | 12 | 10 | 34 | 27 | 15 | 10 | 8 | 7 |
| 1300 | 97 | 51 | 26 | 17 | 13 | 11 | 39 | 31 | 16 | 11 | 9 | 8 |
| 1400 | 111 | 58 | 29 | 18 | 14 | 12 | 45 | 35 | 18 | 12 | 10 | 9 |
| 1600 | 143 | 74 | 36 | 22 | 16 | 14 | 57 | 45 | 23 | 15 | 12 | 10 |
| 1800 | 179 | 92 | 43 | 25 | 18 | 15 | 71 | 55 | 28 | 17 | 13 | 11 |
| 2000 | 220 | 111 | 51 | 30 | 21 | 17 | 86 | 67 | 33 | 20 | 15 | 13 |
| 2250 | 276 | 138 | 63 | 35 | 24 | 19 | 107 | 83 | 40 | 24 | 18 | 15 |
| 液化氣B/P, Hi = 93.20 MJ/mn3 (25.89 kWh/mn3) | ||||||||||||
| 1100 | 25 | 15 | 10 | 8 | – | – | 11 | 9 | 6 | 5 | – | – |
| 1200 | 28 | 17 | 11 | 9 | 8 | – | 13 | 11 | 7 | 6 | 5 | 5 |
| 1300 | 32 | 20 | 12 | 10 | 9 | 8 | 14 | 12 | 8 | 6 | 6 | 6 |
| 1400 | 37 | 22 | 14 | 11 | 9 | 9 | 16 | 14 | 9 | 7 | 6 | 6 |
| 1600 | 46 | 27 | 16 | 12 | 10 | 10 | 20 | 17 | 11 | 8 | 7 | 7 |
| 1800 | 57 | 32 | 19 | 14 | 12 | 11 | 25 | 20 | 12 | 10 | 8 | 8 |
| 2000 | 69 | 38 | 21 | 15 | 13 | 12 | 29 | 24 | 14 | 11 | 9 | 9 |
| 2250 | 85 | 47 | 25 | 18 | 14 | 13 | 36 | 29 | 17 | 13 | 11 | 10 |
| DN40 和DN50 的數值也同樣適用于1- 1/2"和2"的閥門組 | ||||||||||||
配件配置表
| 型號 | G5 | G7 | G8 | G9 | G10 | G11 | |
|---|---|---|---|---|---|---|---|
| 燃燒器馬達三相230/400V | 型號 | D90/90-2 | D112/110-2/1 | – | – | – | – |
| 燃燒器馬達三相400V | 型號 | – | – | D112/140-2/1 | D132/120-2a | D132/120-2 | D132/150-2 |
| 馬達功率 | kW | 1,5 | 3 | 4,8 | 6,5 | 9,0 | 12 |
| 馬達負載230/400V | A | 6,0/3,5 | 10,5/6 | – | – | – | – |
| 馬達負載400V | A | - | - | 9,5 | 13,5 | 18 | 23 |
| 馬達保險絲 | A | 10 | 16 | 25(20) | 35(25) | 50(35) | 63(35) |
| 馬達轉速 | 1/min | 2800 | 2900 | 2900 | 2900 | 2850 | 2850 |
| 點火變壓器 | 型號 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 |
| 程控器 | 型號 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 |
| 伺服馬達平滑兩段式Z(運行時間8s) | 型號 | 1055/80 | 1055/80 | 1055/80 | – | – | – |
| 伺服馬達平滑兩段火ZM(運行時間20s) | 型號 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 |
| 伺服馬達比例調節式(運行時間42s) | 型號 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 |
| 重量(不帶閥組) | kg | 55 | 76 | 85 | 130 | 131 | 157 |

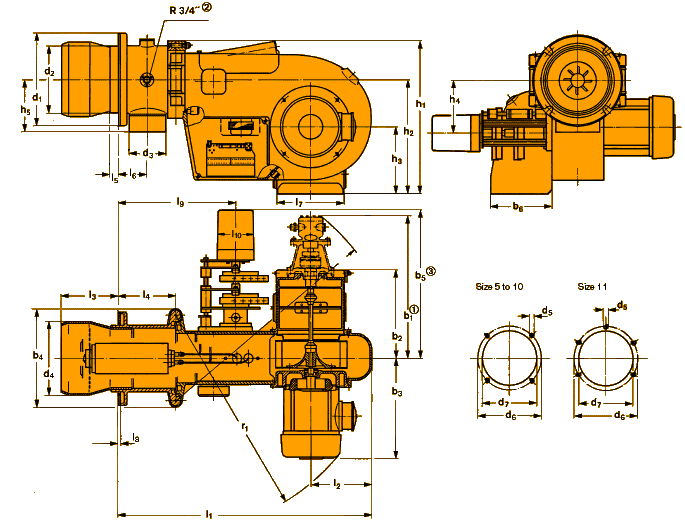

尺寸圖
| 型號 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l9 | l10 | l10 | b1 | b2 | b3 | b4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G5 | 868 | 200 | 200 | 208 | 42 | 108 | 238 | 8 | 421 | 451 | 110 | 120 | 468 | 278 | 310 | 312 |
| G7 | 965 | 225 | 230 | 228 | 52 | 118 | 251 | 8 | 484 | 514 | 110 | 120 | 522 | 326 | 330 | 355 |
| G8 | 965 | 225 | 230 | 228 | 52 | 118 | 251 | 8 | 484 | 514 | 110 | 120 | 522 | 326 | 370 | 355 |
| G9 | 1158 | 300 | 233 | 248 | 62 | 128 | 391 | 8 | – | 523 | – | 120 | 560 | 357 | 425 | 490 |
| G10 | 1158 | 300 | 233 | 248 | 62 | 128 | 391 | 8 | – | 523 | – | 120 | 560 | 357 | 425 | 490 |
| G11 | 1198 | 300 | 271 | 288 | 82 | 148 | 391 | 8 | – | 563 | – | 120 | 564 | 357 | 454 | 490 |
| 型號 | b5 | b6 | h1 | h2 | h3 | h4 | h5 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | r1 | r2 |
| G5/1 | 465 | 200 | 494 | 373 | 220 | 195 | 162 | 260 | 195 | DN50 | 200 | M10 | 235 | 210 | 680 | 800 |
| G5/2 | 465 | 200 | 494 | 373 | 220 | 195 | 162 | 260 | 195 | DN50 | 215 | M10 | 235 | 220 | 680 | 800 |
| G7 | 485 | 229 | 560 | 415 | 245 | 195 | 182 | 330 | 235 | DN65 | 250 | M12 | 298 | 270 | 720 | 840 |
| G8 | 485 | 229 | 560 | 415 | 245 | 195 | 182 | 330 | 235 | DN65 | 265 | M12 | 298 | 270 | 740 | 840 |
| G9 | 515 | 229 | 675 | 482 | 260 | 200 | 212 | 380 | 300 | DN80 | 325 | M12 | 330 | 305 | 960 | 1065 |
| G10 | 515 | 229 | 675 | 482 | 260 | 200 | 212 | 380 | 300 | DN80 | 325 | M12 | 330 | 305 | 960 | 1065 |
| G11 | 515 | 229 | 675 | 482 | 260 | 200 | 272 | 450 | 340 | DN100 | 380 | M12 | 400 | 385 | 990 | 1065 |
