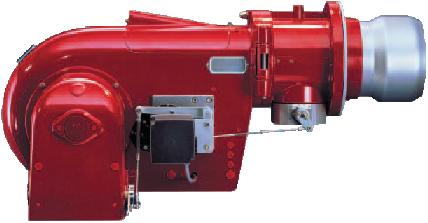

威索G10燃氣燃燒器(weishaupt燃氣燃燒器)

品牌：WEISHAUPT威索
制造商：
燃料：天然氣,液化氣
工作方式：
最大功率：KW
產品類型：威索燃氣燃燒器(Weishaupt燃氣燃燒器)

品牌所屬國:

優惠活動: 優惠折扣10折

折

為什么從千點熱采購：

電話購買
貨到付款
正規代理
保證原裝
價低質優

產品介紹

雙燃料燃燒器同時提供使用燃氣或燃油的可能性。燃料的切換由燃燒器控制部分自動完成，而無須對燃燒器進行人工改動。對于任何出于經濟或安全因素考慮需要能夠隨時切換到另一種燃料的用戶，此類燃燒器無疑是佳的解決方案。

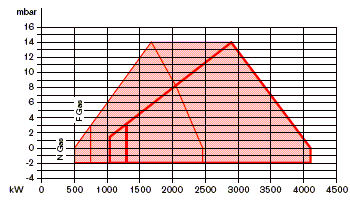

參數表

燃燒器型號	G10/1-D
燃燒頭	UG2/1a-270-130
出力kW	500 - 4100

閥組配置表

G10/1-D燃氣燃燒器

功率kW	球閥前燃氣壓力							電磁閥前燃氣壓力
	閥組選擇
	40*	50*	65	80	100	125	150	40*	50*	65	80	100	125	150
	蝶閥尺寸
	50	50	65	80	80	80	80	50	50	65	80	80	80	80
天然氣E, Hi = 37.26 MJ/mn3 (10.35 kWh/mn3)
2000	146	78	37	22	16	13	11	53	47	24	14	11	10	9
2200	175	93	43	25	17	14	13	63	56	28	17	13	11	10
2400	207	110	50	28	19	16	14	74	66	32	19	14	12	11
2600	241	127	58	32	21	17	15	86	76	37	21	15	13	12
2800	278	146	66	36	24	18	16	99	88	41	24	17	14	13
3200	–	189	83	44	28	21	18	128	113	52	29	20	16	15
3600	–	–	102	53	33	24	20	–	–	64	34	24	19	17
3950	–	–	121	61	37	27	23	–	–	76	40	27	21	19
天然氣LL, Hi = 31.79 MJ/mn3 (8.83 kWh/mn3)
2000	208	110	50	28	19	15	13	74	66	31	18	13	11	10
2200	250	131	59	32	21	16	14	89	78	37	21	15	12	11
2400	296	155	68	36	23	18	15	105	92	43	24	17	13	12
2600	–	180	79	41	26	20	17	122	107	49	27	19	15	13
2800	–	208	90	46	29	21	18	–	123	56	30	21	16	14
3200	–	–	115	58	35	25	21	–	–	71	37	25	19	17
3600	–	–	142	70	41	29	23	–	–	88	45	29	22	19
3950	–	–	169	82	47	33	26	–	–	104	52	33	24	21
液化氣B/P, Hi = 93.20 MJ/mn3 (25.89 kWh/mn3)
2000	65	37	20	14	11	10	9	25	23	13	9	8	7	7
2200	77	43	23	15	12	11	10	30	27	15	10	9	8	8
2400	90	50	26	17	13	12	11	34	31	17	12	10	9	8
2600	105	58	29	19	15	13	12	40	36	19	13	11	10	9
2800	120	66	33	21	16	14	12	45	41	22	14	12	10	10
3200	155	84	41	25	18	16	14	58	52	27	17	14	12	11
3600	194	104	49	29	21	17	16	71	64	32	20	16	14	13
3950	231	124	58	33	23	19	17	85	75	38	23	18	15	14
DN40 和DN50 的數值也同樣適用于1- 1/2"和2"的閥門組

配件配置表

型號		G5	G7	G8	G9	G10	G11
燃燒器馬達三相230/400V	型號	D90/90-2	D112/110-2/1	–	–	–	–
燃燒器馬達三相400V	型號	–	–	D112/140-2/1	D132/120-2a	D132/120-2	D132/150-2
馬達功率	kW	1,5	3	4,8	6,5	9,0	12
馬達負載230/400V	A	6,0/3,5	10,5/6	–	–	–	–
馬達負載400V	A	-	-	9,5	13,5	18	23
馬達保險絲	A	10	16	25(20)	35(25)	50(35)	63(35)
馬達轉速	1/min	2800	2900	2900	2900	2850	2850
點火變壓器	型號	W-ZG02/2	W-ZG02/2	W-ZG02/2	W-ZG02/2	W-ZG02/2	W-ZG02/2
程控器	型號	LFL1.322	LFL1.322	LFL1.322	LFL1.322	LFL1.322	LFL1.322
伺服馬達平滑兩段式Z(運行時間8s)	型號	1055/80	1055/80	1055/80	–	–	–
伺服馬達平滑兩段火ZM(運行時間20s)	型號	SQM10.15562	SQM10.15562	SQM10.15562	SQM10.15562	SQM10.15562	SQM10.15562
伺服馬達比例調節式(運行時間42s)	型號	SQM10.16562	SQM10.16562	SQM10.16562	SQM10.16562	SQM10.16562	SQM10.16562
重量(不帶閥組)	kg	55	76	85	130	131	157

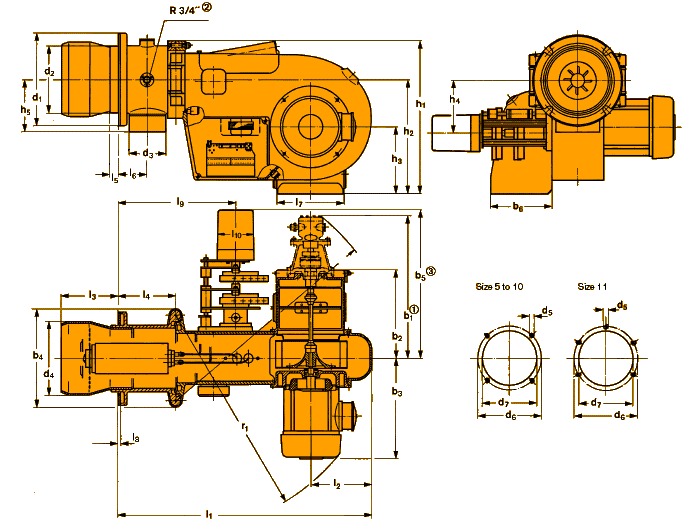

尺寸圖

型號	l1	l2	l3	l4	l5	l6	l7	l8	l9	l9	l10	l10	b1	b2	b3	b4
G5	868	200	200	208	42	108	238	8	421	451	110	120	468	278	310	312
G7	965	225	230	228	52	118	251	8	484	514	110	120	522	326	330	355
G8	965	225	230	228	52	118	251	8	484	514	110	120	522	326	370	355
G9	1158	300	233	248	62	128	391	8	–	523	–	120	560	357	425	490
G10	1158	300	233	248	62	128	391	8	–	523	–	120	560	357	425	490
G11	1198	300	271	288	82	148	391	8	–	563	–	120	564	357	454	490
型號	b5	b6	h1	h2	h3	h4	h5	d1	d2	d3	d4	d5	d6	d7	r1	r2
G5/1	465	200	494	373	220	195	162	260	195	DN50	200	M10	235	210	680	800
G5/2	465	200	494	373	220	195	162	260	195	DN50	215	M10	235	220	680	800
G7	485	229	560	415	245	195	182	330	235	DN65	250	M12	298	270	720	840
G8	485	229	560	415	245	195	182	330	235	DN65	265	M12	298	270	740	840
G9	515	229	675	482	260	200	212	380	300	DN80	325	M12	330	305	960	1065
G10	515	229	675	482	260	200	212	380	300	DN80	325	M12	330	305	960	1065
G11	515	229	675	482	260	200	272	450	340	DN100	380	M12	400	385	990	1065
